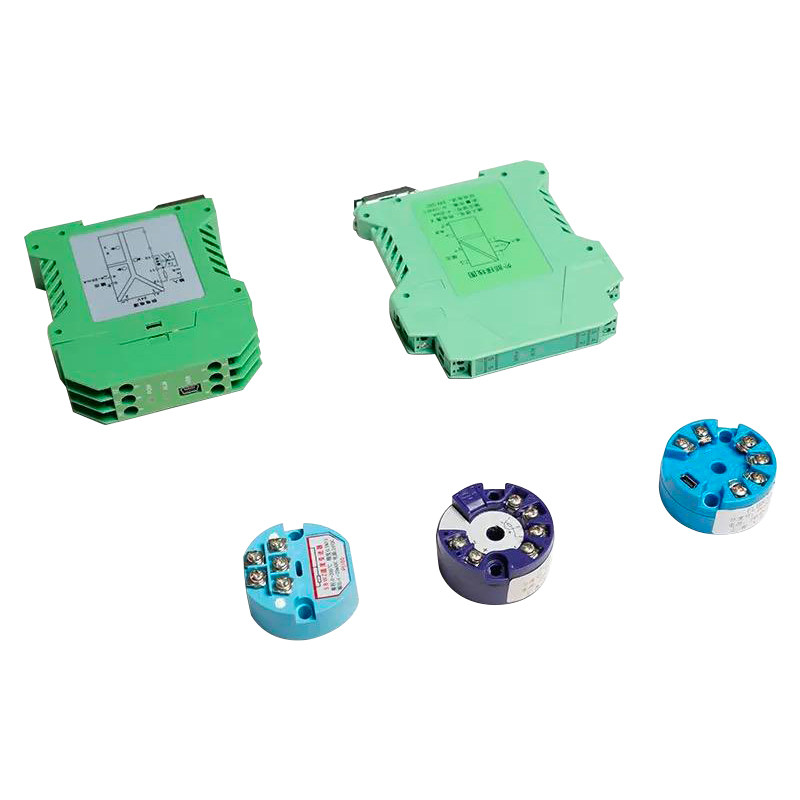

Integroitu lämpötilalähetin

Integroidut rakenteelliset lämpöpari- ja lämpövastustuotteet, joilla on lämpötilan mittaus- ja siirtotoiminto, voidaan toteuttaa asettamalla lähettimen kaksijohtimiset järjestelmämoduulit (SBWRand SBWZ) termoparin liitäntärasiaan ja lämpövastustuotteet, kuten normaalipakattu tyyppi, räjähdyssuojattu tyyppi ja suojustyyppinen suoraan. termopari ja lämpövastus standardilla asteikkomerkillä ja tuottaa lineaarisen 4 ~ 20 mA DC mitatun lämpötilan mukaan. Lämpötiloja mitataan ja ohjataan DC-lähtösignaalin ja tietokonejärjestelmän kosketuksella. Tätä lämpötilalähetintä voidaan käyttää laajasti teollisuudenalojen tieteellisellä tutkimusalueella, kuten sähkövoimassa, metallurgiassa, öljyssä, kemianteollisuudessa, ilmailussa, mekaniikassa, kevyessä teollisuudessa, tekstiiliteollisuudessa, lääketieteessä, elintarvikkeissa ja maanpuolustuksessa.

Angebot anfordern

Lähtösignaali	4-20mA DC-signaali lineaarinen lämpötilan sisällä
Perustarkkuus	Lämpöparin lämpötilalähetin±0,5%FS; Lämpövastuksen lämpötilalähetin ±0,2%FS;
Lähetystila	kaksijohtoinen järjestelmä
DC virtalähde	12-30V DC. nimellisjännite 24V DC
Kuorman impedanssi	Kuorman vastuksen rajakuorma laskettu; RL(max)=50(U-12) Kaavassa lähetin on tasavirtajännite Alle 24 V:n nimellisjännite: RL(max)=50(24-12)=600Ω
Normaalit käyttöympäristöt	a. Ympäristön lämpötila: -25℃~85℃ (erityinen vaatimus -40℃~90℃) b. Suhteellinen kosteus: 5-95 % c.Mekaaninen tärinä: 10-150HZ. A = 0,15 mm d. Mikään väliaine ei aiheuttanut korroosiota lähettimeen ympäröivässä ilmassa.
Sähkömagneettinen häiriö	Kun radiolähetin 20-1000MHz ja 5W 0,5 metrin päässä lähettimestä toimii.lt on vaihdettava ± 0,15%FS.
Lämpötilapoikkeama	Kun ympäristön lämpötila vaihtelee 1 ℃, nollapiste vaihtelee ±0,15 % FS ja mittausalue muuttuu ± 0,01 % FS

Käyttö ja johdotus

1. Huomautus johdotukselle: Huomaa, että lämpötilan anturielementti on kytketty hyvin ja mittausalue ennen lähtöä tehtaalta. Yleensä älä säädä alueen säätöpotentiometriä, ellei se ole välttämätöntä.

2. Katso integroitujen TC:n ja RTD:n asennusohjeet muista samantyyppisten TC- ja RTD-laitteiden käyttöohjeista.

3. Integroiduissa TC:ssä ja RTD:ssä on kaksijohtiminen järjestelmävirtalähtö, joten tarvitaan vain kaksi kuparijohdinta.

Esimerkki tilauksesta

Ilmoita malli, asteikkomerkki, kokonaispituus ja lisätty syvyys järjestyksessä, eli (L×I)

Esimerkki 1: WRNKB-230 K 1150x1000

I.E: Kaksijohtiminen integroitu vaipallinen termopari, kiinteä pulttiasennus, vedenpitävä liitäntälaatikko, ulkohalkaisija Φ16mm, asteikkomerkki K, kokonaispituus 1150, sisäänvientisyvyys 1000mm.

Esimerkki 2: WZPKB-336 Pt100 L=1000

I.E: Kaksijohtiminen järjestelmä integroitu vaipallinen platinalämpövastus, liikkuva holkkipulttiasennus, vedenpitävä liitäntälaatikko, ulkohalkaisija, asteikkomerkki Pt100, kokonaispituus 1000mm.

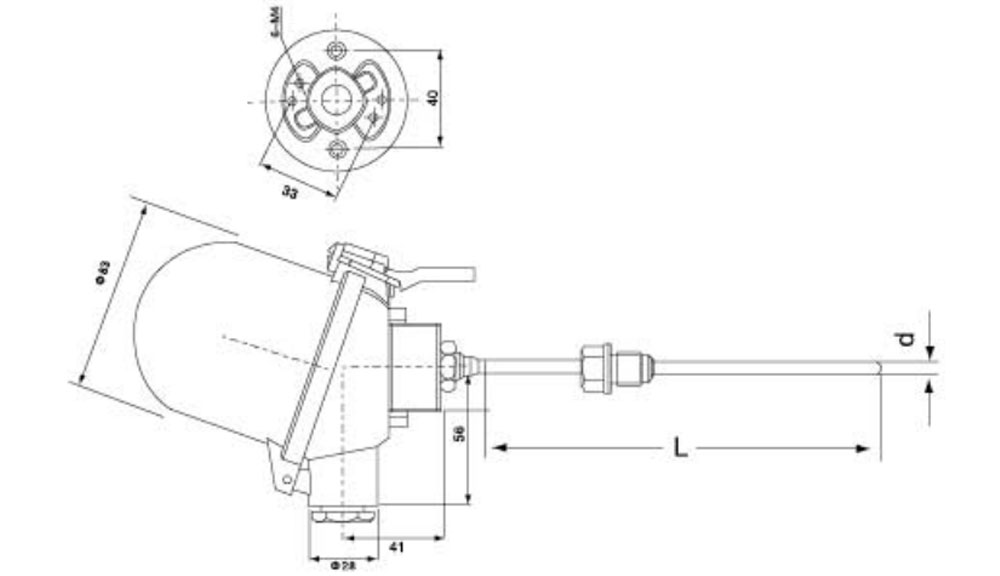

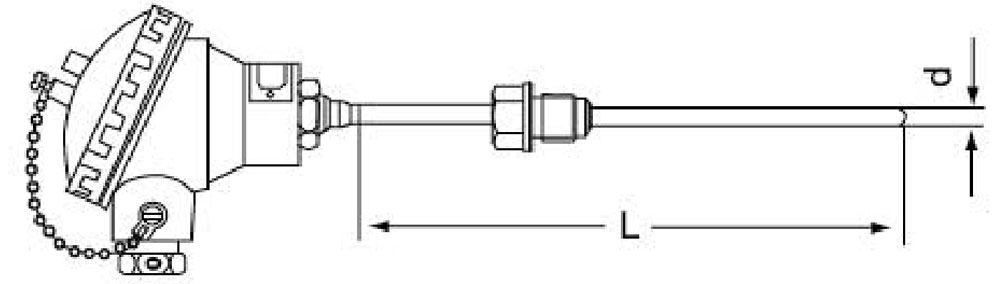

Lämpöpari ja lämpövastus lämpötilalähettimellä

Malli	Valmistumismerkki	Mittausalue (℃)	Kotelon putki
Malli	Valmistumismerkki	Mittausalue (℃)	Materiaali	Putken halk.	Spec.
SBWZPR-231	Pt100	-50-400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi, GH2520, 316	Φ6-12	300×150 400×250 450×300 500×350

Malli	Valmistumismerkki	Mittausalue (℃)	Kotelon putki
Malli	Valmistumismerkki	Mittausalue (℃)	Materiaali	Putken halk.	Spec.
SBWZPK2-231	Pt100	-50-400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti, GH2520, 316	Φ6-12

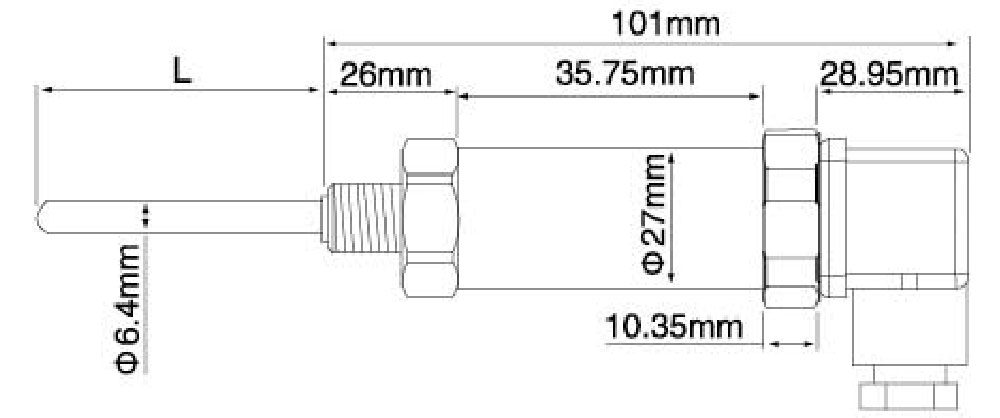

Hirschmann-pistoketyyppinen pieni lämpövastus ja termopari

Malli	Valmistumismerkki	Mittausalue (℃)	Kotelon putki
Malli	Valmistumismerkki	Mittausalue (℃)	Materiaali	Putken halk.	Spec.
SBWET-201	Pt100	-50-400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti, GH2520, 316	Φ4-12	50 100 150 200 300 400 500
