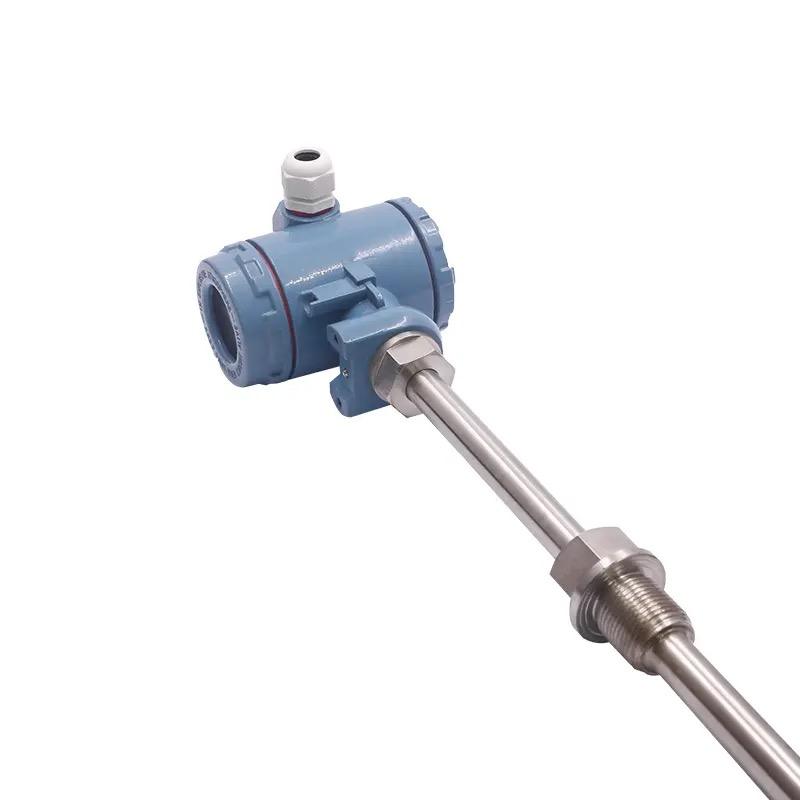

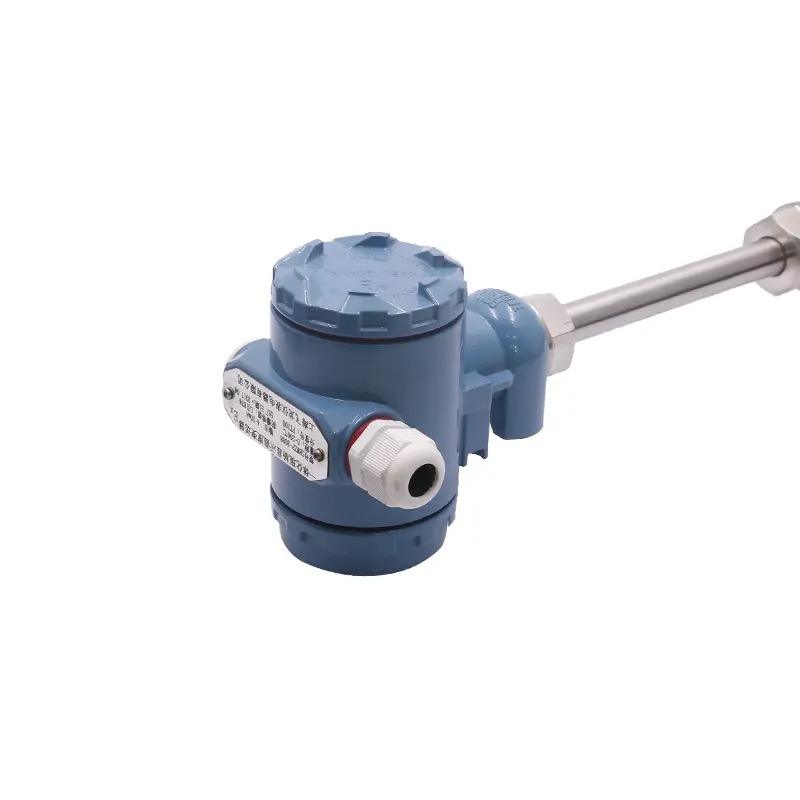

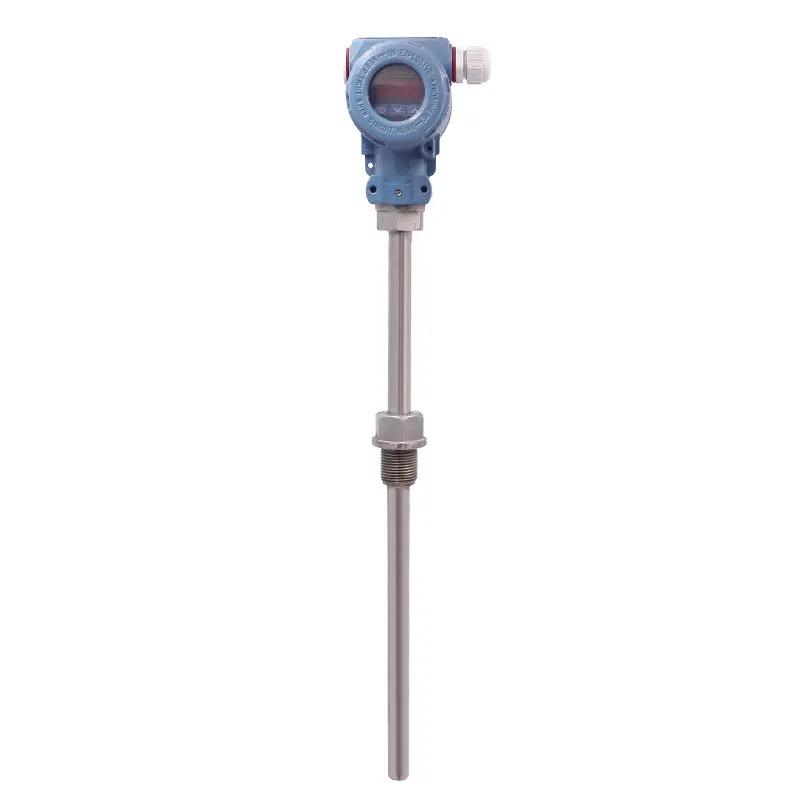

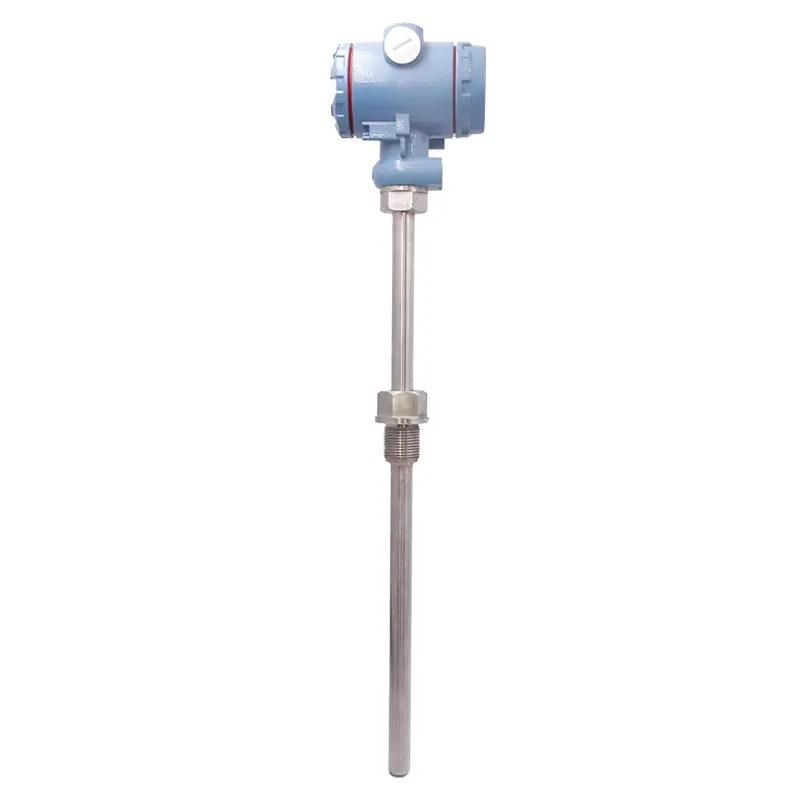

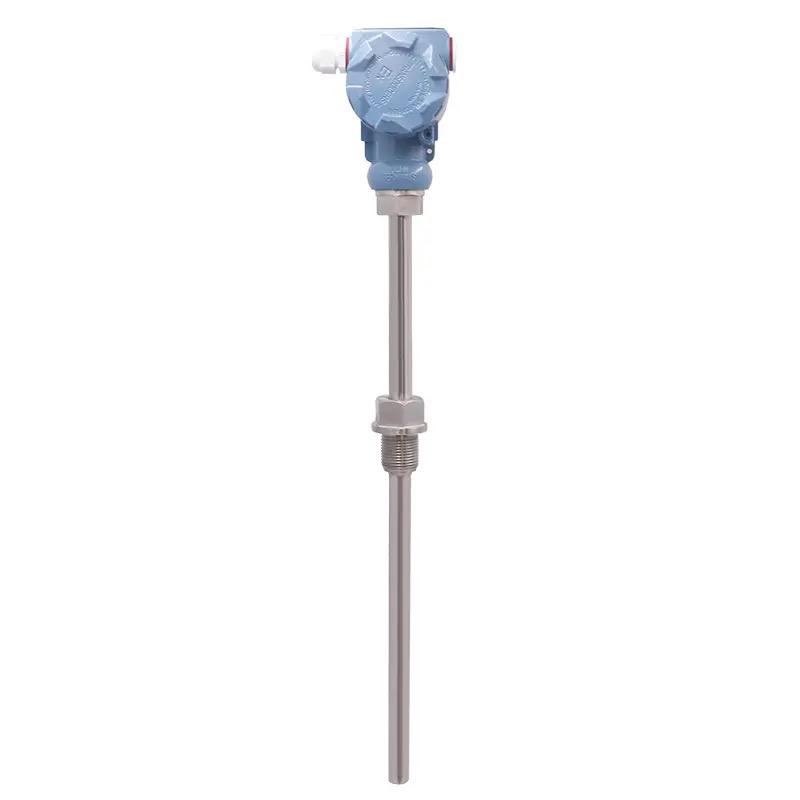

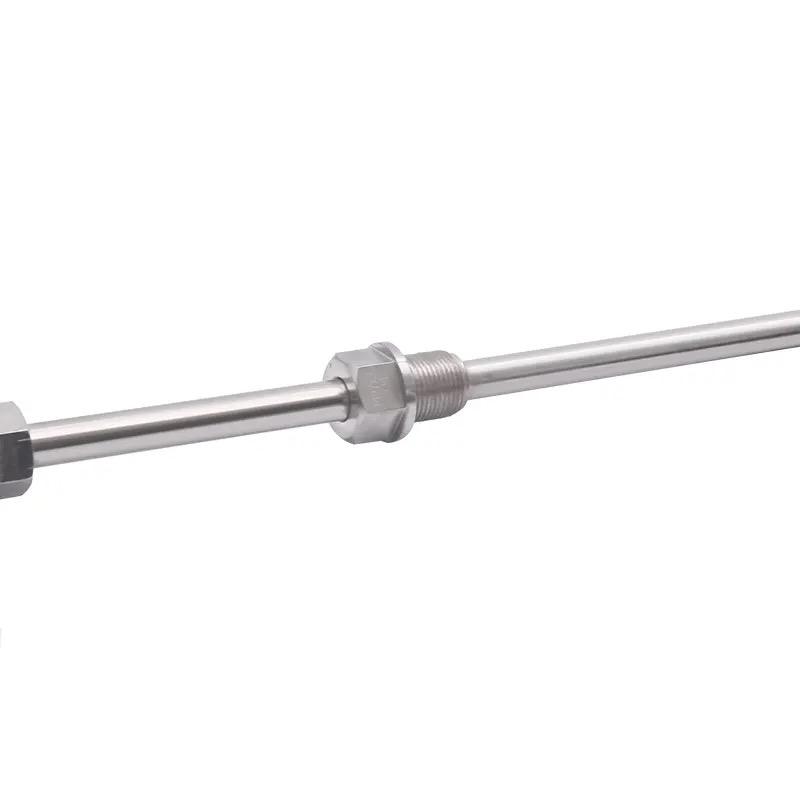

Täysieristetty integroitu lämpötilalähetin

Yleistä integroitua lämpötilalähetintä käytetään lämpövastuksen (RTD), lämpöparin (TC), resistanssin ja jännitteen signaalituloon, joka voidaan asentaa anturiin PC-konfiguraation kautta. (PEOFIBUS-PA ja HART-protokollat ovat saatavilla). Soveltuvat paikat: · PCP-integroitua lämpötilalähetintä voidaan käyttää kaikenlaisten tulosignaalien muuntamiseen 4-20mA lähtösignaaleiksi ·Syöte Lämpövastus (RTD) Termopari (TC) Resistanssi (Ω) Jännite (mV) . PC:n kautta konfigurointityökalua voidaan käyttää online-tilassa. Ominaisuudet: .Yleistä PCP:tä voidaan käyttää kaikenlaisille tulosignaaleille .Sähköeristys .Kaksijohtiminen järjestelmä ja 4-20mA analoginen lähtö .Suuri tarkkuus .Anturivaurio- tai oikosulkuvikasignaalit voidaan asettaa etukäteen NAMUR NE 43:n mukaisesti. ·EMC:n on oltava NAMUR NE 21, CE:n mukainen .Räjähdyssuojattu sertifikaatti .Analoginen lähtö Käyttäjät voivat mukauttaa mittausalueen

Angebot anfordern

Toiminta ja järjestelmärakenne

Mittausjärjestelmä

Älykäs lämpötilalähetin on kaksijohtiminen järjestelmä, jossa on analoginen lähtö, 2-, 3- ja 4-johtimisen lämpövastussignaalit (RTD), termoparisignaali ja jännitesignaali, jotka voidaan konfiguroida konfigurointityökalulla.

Lämpövastus (RTD)

Kirjoita	Mittausalue	Min. Mittausalue
Pt100 500 Pt Pt1000 IEC 751:n mukainen	-200-850 ℃ -328-1562°F -200-250 ℃ -328-482°F -200-250 ℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 Standardin DIN 43760 mukainen	-60-180 ℃ -76-356°F -60-150 ℃ -76-302°F -60-150 ℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Johdon tyyppi	Resistanssikompensointi 2-, 3- tai 4-liitännällä kaksijohtimisella järjestelmämittauskaapelilla (0-20Ω)
Anturikaapelin vastus	Jokainen kaapeli
Anturin virta	≤0,6mA

Resistanssisignaali (Ω)

Kirjoita	Mittausalue	Min. Mittausalue
Resistanssi (Ω)	10..2000 (Ω)	100 (Ω)

Lämpöpari (TC)

Kirjoita	Mittausalue	Min. Mittausalue
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J (Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T (Cu-CuNi) U (Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] IEC 584 osan 1 mukaisesti	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200- 915℃ -328-1679°F -200- 1200 ℃ -328-2192°F -200- 1372℃ -328-2501°F -200- 900 ℃ -328-1652°F -270- 1300 ℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200-400 ℃ -328-752°F -200- 600 ℃ -328-1112°F 0-2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Kylmä risteys	Sisäinen (Pt100) tai ulompi (0...80℃)，32...176°F
Kylmän liitoksen tarkkuus	±1k
Anturin virta	30nA

Jännitesignaali (mV)

Kirjoita	Mittausalue	Suurin mittausalue
Millivolt (mV)	-10...100mV	5 mV

tulolähtö (analoginen)

Lähtösignaali	4...20 mA.20...4 mA
Lähetysominaisuudet	Lämpötila, vastus ja jännite lineaarisuus
Suurin kuormitus	(V-8V )/0,025A

(1) Ilman viittausta

(2) Standardin DIN 43710 mukaisesti

(3) ASTM E988:n mukainen

Digitaalinen suodatin Grae 1	0...8s
tulovirta	≤3,5mA
Nykyinen rajoitus	≤25mA
Aikaviivekytkin	4s (virran ollessa la-3,8mA)
Vastausaika	1s

Vikasignaali (vianvalvonta)

Mittauksen alarajan alapuolella	Dutput 3,8 mA:iin
Yllä mitattuna ylempi Iirmit	Lähtö jopa 20,5mA
Anturin vaurioituminen Anturin oikosulku	Voidaan asettaa arvoon ≤ 3,6 mA tai ≥ 21,0 mA

Sähköliitäntä

Virtalähde	U _b =8...35V DC Napaisuuden suojaus
Sähköeristys (tulo/lähtö)	U = 3,75 kV AC
Sallittu vaihteluväli	U≤5V (kun Ub≥13V, f _max = 1 KH ₂ t)

Tarkkuus

Viiteehdot

Lämpötila 23℃ (73.4°F）±5K

Lämpövastus (RTD)

Kirjoita	Mittaustarkkuus
Pt100, Ni100 500 Pt,Ni500 Pt1000,Ni1000	0,2 tk tai 0,08 % 0,5 tk tai 0,20 % 0,3 tk tai 0,12 %

Resistanssisignaali (Ω)

Kirjoita	Mittaustarkkuus	Mittausalue
Resistanssi	±0,1 Ω tai 0,08 %	10...40Ω
Resistanssi	±1,5 Ω tai 0,12 %	10...2000Ω

Lämpöpari (TC)

Kirjoita	Mittaustarkkuus
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	tyyppi 0,5 k tai 0,08 % tyyppi 1,0 k tai 0,08 % tyyppi 2,0 k tai 0,08 %
Sisäinen relerenssipää	Pt100 DIN IEC751 C1.B

Jännitesignaali (mV)

Kirjoita	Mittaustarkkuus	Mittausalue
Millivolt (mv)	±20 μV tai 0,08 %	-10...10mV

Virtalähteen vaikutus	≤±0,01 %/V poikkeaman ollessa 24 ^[3]	Mittausalue
Vaikuttaa kuormituksesta	≤±0,02 %/100Ω ^[3]	-10...10mV

(1)Ei koske lämpöparia.

(2) % on suhteessa säädettävään mittausalueeseen (maks.arvo).

(3) Kaikki ala liittyy lopulliseen mittausarvoon (FSD)

Lämpötilan muutos	RTD Td=±(15ppmkMax.mittausalue)±50ppmKEsiasetettu mittausalue)∆θLämpövastus Pt100 Td=±(15ppmk(mittauksen loppuarvo 200) 50ppm/KEsiasetettu mittausalue)∆θ Termopari(TC) Td=±(50 ppmKMax.mittausalue 50ppm/KEsiasetettu mittausalue)*∆θ ∆θ=Ympäristölämpötilan arvo poikkeaa reterenssilämpötilasta
Pitkäaikainen vakaus	≤0,1 tk/vuosi[1] tai ≤0,05 %/vuosi[1][2]

Asennustila

Asennuskulma	Ei rajoitusta
Asennusalue	Vesitiivis liitäntärasia tai räjähdyssuojattu liitäntärasia

Sovellusolosuhteet Ympäristön kunto

Ympäristön lämpötila	-40... 85℃ (-40...185°F). Soveltuu räjähdysalueelle
Varastointilämpötila	-0.. 100 ℃ (-40...-212°F)
Ilmastoluokka	EN G0654-1,ClaasC mukaisesti
Kondensoituminen	Lupa
ProtacLlon-luokka	IP 00/IP 66 Asennus
Tärinäsuojaus	Standardin IEC 60068-2-6 mukainen
Sähkömagneettinen yhteensopivuus	Anti-EMI ja anti-EMl säteilypäästö standardin EN 61326-1 ja NAMUR NE 21 mukaisesti

Mekaaninen rakenne

Welghl	= 40 g
Materiaali	Kotelo: PC, muovi tai polyesteri
Terminaali	kaapeli max, 1,75 mm2 (0,0027 in2)

Näyttö ja käyttöjärjestelmä Etäkäyttö

Konfigurointityökalu	Erityinen konfigurointityökalu
Konfigurointiohjelmisto	PC-käyttöohjelmisto (Reaowin 2o00 ]
lomittaa	PC-liitäntä kytketty kaapelilla TTL-l-RS 232 pistokkeella
Konfigurointiparametri	Anturin tyyppi, liitäntätyyppi ja suunnitteluyksikkö (C/F mittausalue, sisäinen/ulkoinen kylmäliitoksen kompensointi, kaapelin resistanssin kompensointi kaksijohtimisjärjestelmän mittauksessa, vikatila, lähtösignaali (4...20/20...4 mA), digitaalinen suodatin (kostea), ulostulo, mittauspistemerkki (8 merkkiä) ja analoginen lähtö.
