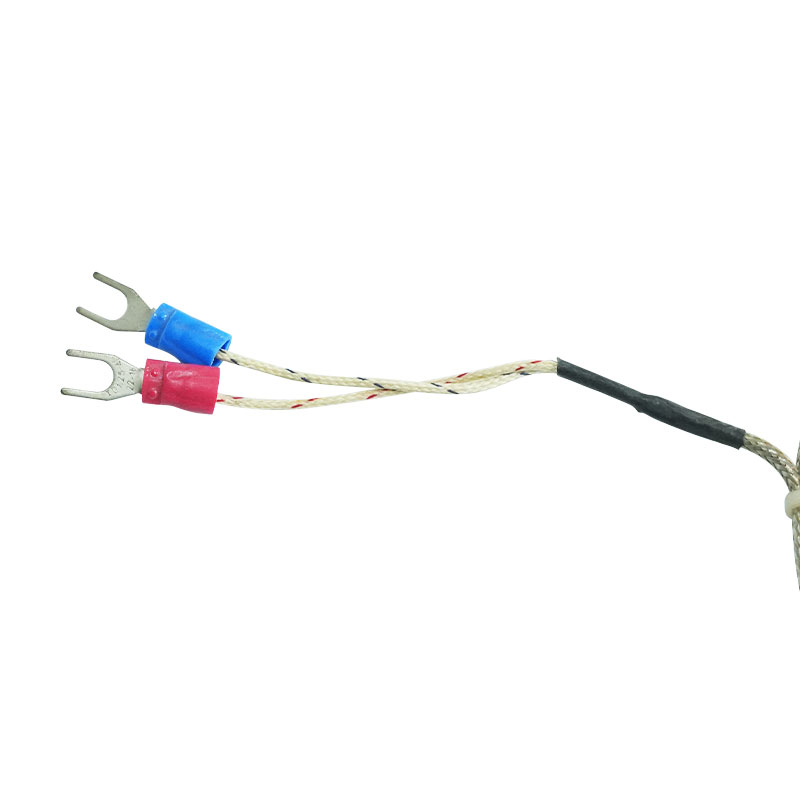

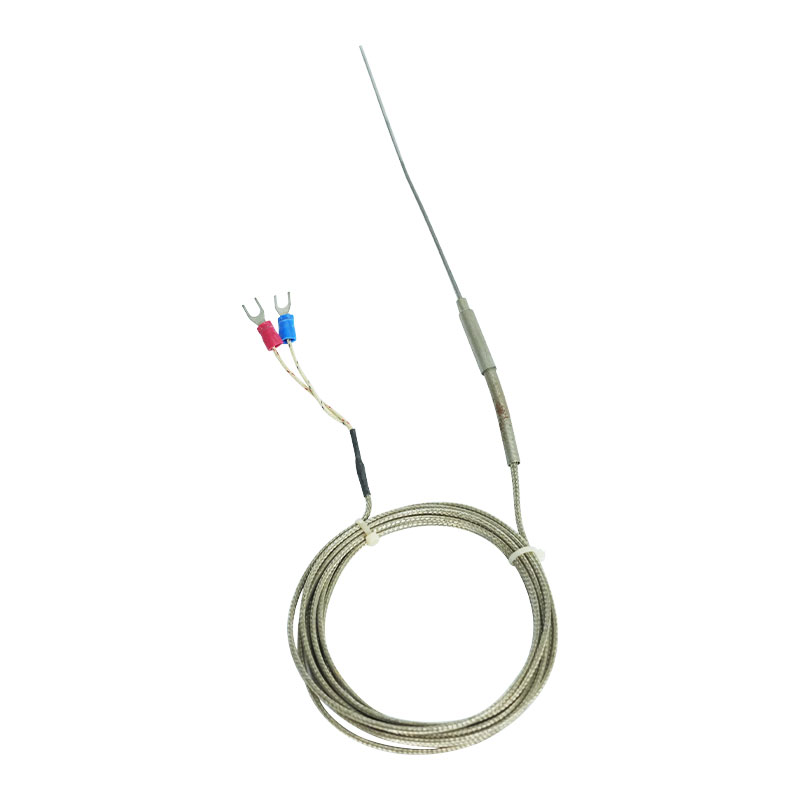

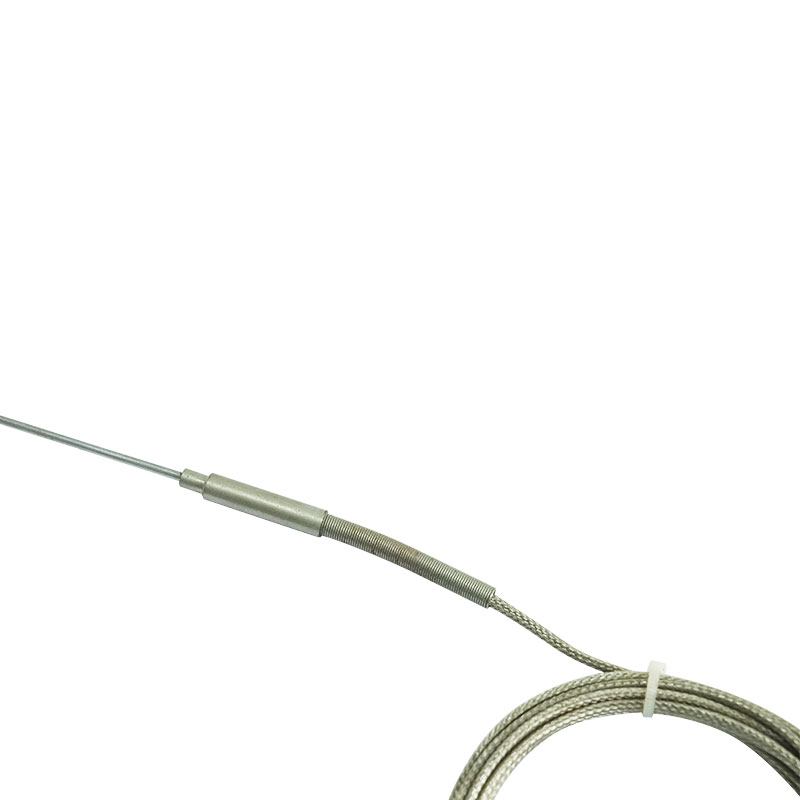

Vaipallinen termopari

Vaipallisen termoparin etuna on ohut, helppo taivutus, lyhyt lämpövaste, tärinänvaimennus, lämpötilan kestävyys, puristuskestävyyden kestävyys jne. Sitä voidaan käyttää paitsi suorassa mittauksessa myös kokoonpanotermoparissa sisäisenä ydinelementtinä korvaamaan tavanomaiset posliinihelminauhatyyppiset elementit. Se soveltuu erityisesti asennettavaksi putkilinjoihin, joiden etäisyydet ovat kapeat, taivutetut putkistot ja erityiset lämpötilanmittauspaikat, joissa vaaditaan nopeaa reagointia ja mikroliikettä. Sisältää: Kiinteä laitevaippainen termopari Holkkipulttityyppinen vaipallinen termopari Holkkilaippatyyppinen vaipallinen termopari

Pyydä tarjous

EDELLINEN:WRNM-sarjan pintatermopari SEURAAVA:Monipistevaippainen termopari

Parametri
Ota yhteyttä

Vaipallisen termoparin tyyppi, lämpötilan mittausalue ja toleranssi

Luokka	Koodi	Valmistumismerkki	Putken ulkohalkaisija (mm)	Mittausalue (℃)	Korkein käyttölämpötila (℃)	∆tToleranssi
Luokka	Koodi	Valmistumismerkki	Putken ulkohalkaisija (mm)	Mittausalue (℃)	Korkein käyttölämpötila (℃)	1	2
Nikkali-kromi--kupronikkeli	WREK	E	≥Φ3	-40-700	700	±1,5℃ tai ±0,4%t	±2,5℃ tai ±0,75%t
Nikkeli-kromi--nisiloy	WRNK	K		-40-900	950
Ferrum-kupronikkeli	WRJK	J		-40-500	600
Guprum-kupronikkeli	WRCK	T		-40-350	400
Rodium Platina-Platina	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5℃	i: 2,5 %l

Kiinteä laite päällystetty lämpöpari

Liitäntälaatikon tyyppi	Malli
Yksinkertainen tyyppi	WR□K-101 WR□K ₂ -101
Vedenpitävä tyyppi	WR□K-131 WR□K ₂ -131
Pikaliitintyyppi	WR□K-151 WR□K ₂ -151
Aviation pistorasiatyyppi	WR□K-161 WR□K ₂ -161
Kahvan tyyppi	WR□K-187 WR□K ₂ -187
Jatkojohdon tyyppi	WR□K-191 WR□K ₂ -191

Huomautus:(1)WRNK-101:tä voidaan käyttää kokoonpanon lämpöparin sisäytimen korvaamiseen. (2) Jatkolangan tyyppi kiinnitetään yleensä 500 mm:n lyijylangalla, jos haluat lisätä, ilmoita pituus. (3) Mittausliitin toimitetaan eristetyypillä. jos se on liitettävä kuoreen, vaihda mallimantissa "1" arvoon "2" ja "7" muotoon "8". esimerkiksi 131 muuttuu 132:ksi; 187 muuttuu 188:ksi. (4) Katso sivut 26-28, taulukko, 6 ja kuva 35 asteikkomerkin ja mittausalueen osalta. Vaipallisen termoparin vasteaika, halkaisija ja käytettävissä oleva pituus.

Holkkipulttityyppinen vaipallinen termopari

Liitäntälaatikon tyyppi	Malli
Vedenpitävä tyyppi	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Pikaliitintyyppi	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Aviation pistorasiatyyppi	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Jatkojohdon tyyppi	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Jatkojohdon tyyppi(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Huomautus:(1) 500 mm:n lyijyjohto on yleensä kiinnitetty jatkojohtotyyppiin, jos tarvitset lisäystä, ilmoita pituus.

(2) Mittausliitin toimitetaan eristetyypillä. istuvuuden on oltava yhteydessä kuoreen; muuta mallimantissa "1" arvoksi "2", esimerkiksi 231 muuttuu 232:ksi; 291 muuttuu 292:ksi.

(3) Vaipatun lämpöparin halkaisija on vähintään 5. Holkkipulttien ruuvipulttien yleinen tarjonta on M16×1,5 ja ≤Φ4 on M12×1,5.

(4) Kiinteän holkin laipan nimellispaine on 2,5 MPa. Liikkuva holkkilaipan nimellispaine on normaalipaine.

(5) Katso asteikkomerkki ja mittausalue sivuilta 26 - 28, taulukosta 6 ja kuvasta 35. vasteaika, halkaisija ja vaipallisen termoparin käytettävissä oleva pituus

Holkkilaippatyyppinen vaipallinen termopari

Liitäntälaatikon tyyppi	Malli
Vedenpitävä tyyppi	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Pikaliitintyyppi	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Aviation pistorasiatyyppi	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Jatkojohdon tyyppi	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Jatkojohdon tyyppi(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Huomautus: (1) 500 mm:n lyijyjohto kiinnitetään yleensä S-tyyppiseen jatkojohtoon, jos tarvitset lisäystä, ilmoita pituus erikseen.

(2) Mittausliitin toimitetaan eristetyypillä. Jos se tarvitsee yhteyden kuoreen, vaihda malli mantissa"1" arvoon "2", esimerkiksi.431 muuttuu 432:ksi.

(3) Vaipatun lämpöparin halkaisija on vähintään Φ5. Holkkilaipan yleinen syöttö on Φ60 ja ≤ 04 on Φ50.

(4) Kiinteän holkin laipan nimellispaine on 2,5 MPa. Liikkuva holkkilaipan nimellispaine on normaalipaine.

(5) Katso asteikkomerkki, mittausalue sivuilta 26 - 28, taulukko 6 ja kuva 35. Vaipallisen termoparin vasteaika, halkaisija ja käytettävissä oleva pituus.
