Lämpötilalähetin: miten se toimii, tarkkuus ja valinta

Mikä on lämpötilalähetin ja miten se toimii?

A lämpötilan lähetin toimii vastaanottamalla sähköisen lähdön lämpötila-anturielementistä, käsittelemällä sen sisäisen signaalinkäsittely- ja linearisointipiirin kautta ja luomalla standardoidun lähdön, joka on verrannollinen mitattuun lämpötilaan. Nykyaikaisen digitaalisen lämpötilalähettimen sisäinen arkkitehtuuri koostuu neljästä toiminnallisesta vaiheesta, jotka yhdessä muuntavat raaka, epälineaarisen anturisignaalin tarkaksi, häiriönkestäväksi lähdöksi, joka soveltuu pitkän matkan lähetykseen ja suoraan käsittelyyn hajautetulla ohjausjärjestelmällä tai ohjelmoitavalla logiikkaohjaimella.

Lämpötilalähettimen neljä sisäistä vaihetta

Nykyaikaisen teollisuuslämpötilalähettimen sisällä oleva signaalinkäsittelyketju noudattaa johdonmukaista arkkitehtuuria riippumatta siitä, onko tulo termoparista, RTD:stä vai muusta anturityypistä:

• Tulosignaalin hankinta: Lähettimen tulopiiri vastaanottaa anturin signaalin, joka voi olla millivolttitason EMF termoparista (tyypillisesti 0 - 60 mV riippuen tyypistä ja lämpötila-alueesta) tai resistanssiarvo RTD:ltä (tyypillisesti 100 - 400 ohmia Pt100-anturille sen mittausalueella). Tulopiiri tarjoaa viritysvirran RTD-antureille (tyypillisesti 0,2 - 1,0 mA itsekuumenemisvirheen minimoimiseksi) ja käyttää suurta tuloimpedanssin vahvistusta termoparin millivolttisignaaleihin välttääkseen anturin ulostulon kuormituksen.
• Muunnos analogisesta digitaaliseksi: Vahvistettu tulosignaali muunnetaan digitaaliseksi esitykseksi korkearesoluutioisella analogia-digitaalimuuntimella, tyypillisesti 16-24-bittisellä resoluutiolla. Tämä korkea resoluutio varmistaa, että lähetin pystyy ratkaisemaan erittäin pienet lämpötilan muutokset määritetyllä mittausalueella. 16-bittinen muunnin 100 celsiusasteen alueella ratkaisee noin 0,0015 celsiusasteen yksittäiset lämpötilamuutokset, mikä on paljon hienompaa kuin järjestelmän lopullinen mittausepävarmuus, mutta tarjoaa sisäisen tarkkuuden, jota tarvitaan tarkkuuden ylläpitämiseen linearisoinnin ja tuloslaskelman jälkeen.
• Linearisointi ja kompensointi: Digitaalinen prosessori käyttää lähettimen muistiin tallennettua anturikohtaista karakterisointipolynomia muuntaakseen raaka-digitaaliarvon lämpötila-arvoksi. Tämä linearisointivaihe on olennainen, koska termoparin EMF vs. lämpötila tai RTD-vastus vs. lämpötila -suhteet eivät ole lineaarisia; IEC 60584 -standardissa termopareille ja IEC 60751 -standardissa Pt RTD:ille määritellyt karakterisointipolynomit kompensoivat nämä epälineaarisuudet. Lämpöparilähettimille tässä vaiheessa sovelletaan myös kylmäliitoksen kompensointia, joka ottaa huomioon referenssiliitoksen lämpötilan lähettimen liittimissä. Lämpöpari on mitattava ja vähennettävä lämpöparin lähdöstä, jotta saadaan tarkka prosessilämpötilalukema.
• Tuotoksen luominen: Linearisoitua lämpötila-arvoa käytetään lähtövirran laskemiseen kartoittamalla mitattu lämpötila lineaarisesti 4-20 mA virta-alueelle. Lähetin käyttää tarkkuusvirtalähdettä, joka ylläpitää lasketun virran ulostulon riippumatta silmukan syöttöjännitteestä ja kaapelin resistanssista ja tarjoaa jännitteestä riippumattoman virtasilmukkasignaalin, jonka vastaanottava instrumentti näkee prosessimuuttujana.

Kuinka lämpötilalähetin toimii lämpöparien kanssa?

Termopari on kahden erilaisen metallijohtimen risteys, joka kehittää pienen sähkömotorisen voiman (EMF), joka on verrannollinen lämpötilaeroon mittausliitoksen (kuumaliitos, sijoitettu prosessin mittauspisteeseen) ja vertailuliitoksen (kylmä liitos, joka sijaitsee kohdassa, jossa lämpöparin johto siirtyy kuparijohtimiksi, tyypillisesti lähettimissä, välillä). Termopari ei mittaa absoluuttista lämpötilaa; se mittaa lämpötilaeron, ja lämpötilalähettimen on lisättävä vertailuliitoslämpötila muuttaakseen tämän eron absoluuttiseksi prosessilämpötilaksi.

Nykyaikaisissa lämpötilalähettimissä on sisäinen kylmäliitoksen kompensointianturi, tyypillisesti tarkkuustermistori tai piikaistan välianturi, joka on asennettu termoparin tuloliittimiin. Tämä anturi mittaa lähettimen tuloliittimien todellisen lämpötilan ja lisää tämän viiteliitoslämpötilan mitattuun termoparin EMF:ään linearisointilaskennan aikana. Kylmäliitoksen kompensoinnin tarkkuus vaikuttaa merkittävästi lämpöparilähetinjärjestelmien yleiseen mittausepävarmuuteen, ja korkealaatuiset lähettimet määrittelevät kylmäliitoksen kompensointitarkkuutensa erikseen lähettimen signaalinkäsittelytarkkuudesta. 0,5 celsiusasteen kylmäliitoksen kompensointivirhe lisää suoraan kokonaismittausvirhettä kaikkien muiden järjestelmän komponenttien laadusta riippumatta.

Termoparityypin valinta määrittää anturilähetinyhdistelmän mittausalueen, herkkyyden ja kemiallisen yhteensopivuuden ominaisuudet. Yleisimmät teollisuuslämpötilalähettimien tyypit ovat:

• Tyyppi K (Chromel/Alumel): Yleisimmin käytetty teollinen termopari, joka kattaa alueen noin 200 - 1260 celsiusastetta ja Seebeck-kerroin on noin 41 mikrovolttia celsiusastetta kohden. Tyyppi K soveltuu hapettaviin ja inertteihin ilmakehoihin ja tarjoaa riittävän tarkkuuden useimpiin teollisuuden lämpötilanvalvontasovelluksiin.
• Tyyppi J (rauta/konstantaani): Soveltuu pelkistykseen tai tyhjiöilmakehoihin, joiden lämpötila-alue on 40 - 750 celsiusastetta ja Seebeck-kerroin noin 51 mikrovolttia celsiusastetta kohden. Korkeampi teho asteittain verrattuna tyyppiin K tarkoittaa pienempiä lähettimen tulosignaaleja käsiteltäväksi, mutta rautajohdin rajoittaa maksimilämpötilaa ja sallittua ilmakehää.
• Tyyppi T (kupari/konstantaani): Käytetään kryogeenisiin ja matalien lämpötilojen mittauksiin 200 - 350 celsiusasteessa, erinomaisella toistettavuudella alle 0 celsiusasteen lämpötiloissa, joten se on ensisijainen valinta kylmähuoneen ja kryogeenisen varastoinnin valvontasovelluksiin.
• Tyyppi R ja Type S (platina/rodium-lejeeringit): Jalometallitermoparit, joita käytetään korkeissa lämpötiloissa 0–1 600 celsiusastetta sellaisissa sovelluksissa kuin lasin, keramiikan ja teräksen tuotannossa, joissa epäjaloa metallia olevat termoparit eivät kestäisi. Niiden pienemmät Seebeck-kertoimet (noin 10 mikrovolttia celsiusastetta kohden) vaativat korkearesoluutioisen lähettimen tulovahvistuksen riittävän tarkkuuden saavuttamiseksi.

RTD-syötteen käsittely lämpötilalähettimissä

Resistanssilämpötilan ilmaisimet (RTD) toimivat täysin erilaisella fysikaalisella periaatteella kuin termoparit, ja ne mittaavat puhtaan metallielementin (platina Pt100- ja Pt1000-tyypeissä) sähköisen vastuksen kasvua lämpötilan noustessa. Lähetin syöttää pienen tunnetun virran RTD-elementin läpi ja mittaa tuloksena olevan jännitteen resistanssin laskemiseksi ja käyttää sitten Callendar Van Dusen -yhtälöä tai IEC 60751 karakterisointipolynomia muuntaakseen tämän vastuksen lämpötilaksi.

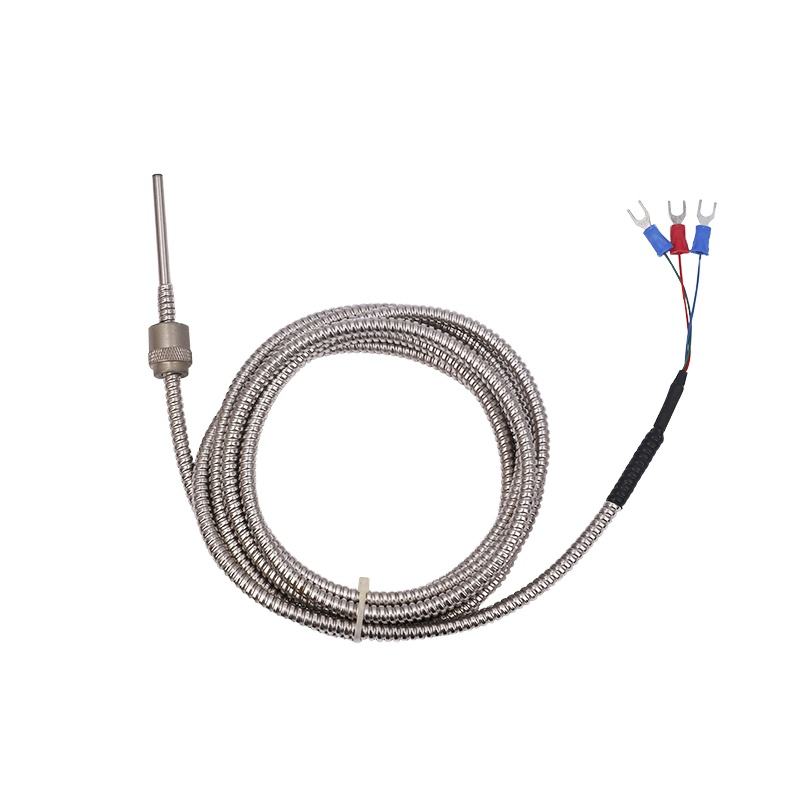

Kolmen ja neljän johdin RTD-liitäntäkonfiguraatioita käytetään eliminoimaan lyijylangan resistanssin vaikutus mittaustarkkuuteen. Kaksijohtimisessa kokoonpanossa lyijylangan resistanssi (joka vaihtelee ympäristön lämpötilan ja langan pituuden mukaan) lisää suoraan mitattuun RTD-vastukseen ja aiheuttaa virheen, jota ei voida korjata. Kolmijohdinkokoonpanossa lähetin käyttää Wheatstone-siltaa tai vastaavaa piiriä, joka kumoaa yhteisen paluujohtimen lyijyresistanssin vähentäen virheen kahden erillisen johtolangan väliseen resistanssieroon. Nelijohtimisessa kokoonpanossa erilliset virtaa kuljettavat ja jännitteen mittaavat johdinparit eliminoivat täysin lyijylangan resistanssin vaikutuksen mittaukseen, jolloin saavutetaan RTD-anturin täydellinen luontainen tarkkuus. Neljä johdinliitäntää ovat vakiona laboratorio- ja korkean tarkkuuden prosessisovelluksissa; kolme johdinliitäntää ovat yleisiä teollisuusasennuksissa, joissa jäännösjohtovastusvirhe on hyväksyttävä.

Kuinka tarkkoja lämpötilalähettimet ovat?

Lämpötilalähetinjärjestelmän tarkkuus on yhdistelmä useista yksittäisistä virhelähteistä, jotka kukin vaikuttavat mittauksen kokonaisepävarmuuteen. Näiden virhelähteiden ja niiden yhdistelmän ymmärtäminen on olennaista valittaessa riittävän tarkkaa lähetintä tiettyyn sovellukseen ja tulkittaessa lähettimen tietolomakkeissa ilmoitettuja tarkkuusspesifikaatioita.

Lähettimen tarkkuuskomponentit

Täydellinen lämpötilalähetinjärjestelmän tarkkuusbudjetti sisältää maksut seuraavista lähteistä:

• Anturin tarkkuus: IEC 60751 -standardi määrittelee kaksi Pt100 RTD -tarkkuusluokkaa. Luokan A antureiden tarkkuus on plus-miinus (0,15 0,002 kertaa T:n absoluuttinen arvo) Celsius-astetta, missä T on lämpötila Celsius-asteina, mikä tuottaa noin plus tai miinus 0,25 celsiusastetta 50 celsiusasteessa ja plus tai miinus 0,55 celsiusastetta 200 celsiusasteessa. Luokan B antureilla on kaksinkertainen toleranssi luokkaan A verrattuna. IEC 60584:n mukainen lämpöparin tarkkuus ilmaistaan ​​prosentteina lukemasta tai kiinteänä arvona Celsius-asteina sen mukaan, kumpi on suurempi: luokan 1 tyypin K termoparin tarkkuus on plus tai miinus 1,5 celsiusastetta tai plus tai miinus 0,4 prosenttia lukemasta.
• Lähettimen viitetarkkuus: Lähettimen oma signaalinkäsittelytarkkuus, joka on määritetty ympäristön vertailulämpötilassa (tyypillisesti 20-25 celsiusastetta) vakaissa olosuhteissa. Laadukkaat teollisuuslämpötilalähettimet valmistajilta, kuten Emerson Rosemount, ABB, Endress Hauser ja Yokogawa, saavuttavat viitetarkkuusmääritykset, jotka ovat plus tai miinus 0,05 - 0,1 celsiusastetta RTD-tuloille ja plus tai miinus 0,1 - 0,5 celsiusastetta lämpöparituloille, kun lähetin on suhteellisen pieni tai kokonaisjärjestelmä ei ole suuri. tarkkuusantureita käytetään.
• Ympäristön lämpötilan vaikutus: Lähettimen tarkkuus heikkenee, kun sen käyttölämpötila poikkeaa vertailulämpötilasta. Tyypilliset lähettimen ympäristön lämpötilan vaikutukset määritellään lähdön muutoksena ympäristön lämpötilan muutoksen celsiusastetta kohden, usein välillä 0,005 - 0,02 celsiusastetta ympäristön lämpötilan muutosta kohden. Lähettimessä, joka on sijoitettu kenttäkoteloon, jossa ympäristön lämpötila voi olla miinus 20 - plus 60 celsiusastetta, ympäristön lämpötilavaikutus voi lisätä 0,4 - 1,6 celsiusastetta lisäepävarmuutta kokonaismittausvirheeseen.
• Pitkäaikainen drift: Lämpötilalähettimen tarkkuus poikkeaa vähitellen ajan myötä elektronisten komponenttien ikääntymisen ja lämpökierron aiheuttaman mekaanisen rasituksen vuoksi. Hyvin suunnitellut teollisuuslähettimet määrittelevät pitkän aikavälin stabiiliuden plus tai miinus 0,1 - 0,25 prosenttia kantamasta 10 vuoden käyttöjakson aikana, mikä tarkoittaa alle 0,1 Celsius-astetta poikkeamaa vuodessa tyypillisellä 100 Celsius-asteen mittausalueella. Poikkeaman varmentaminen säännöllisellä kalibrointitarkastuksella on vakiokäytäntö mittauksen eheyden säilyttämiseksi lähettimen käyttöiän ajan.

Käytännön tarkkuus prosessisovelluksissa

Hyvin sovitetun anturi- ja lähetinjärjestelmän yhdistetty tarkkuus tyypillisessä teollisessa prosessiasennuksessa, jossa otetaan huomioon kaikki virhelähteet, on tyypillisesti alueella plus tai miinus 0,5 - 2 celsiusastetta RTD-pohjaisissa järjestelmissä ja plus tai miinus 1,5 - 5 celsiusastetta lämpöparipohjaisissa järjestelmissä. Termoparijärjestelmien suurempi epävarmuusalue heijastaa yhdistelmää anturin omasta pienemmästä luontaisesta tarkkuudesta, lähettimen kylmäliitoksen kompensointivirheestä ja lämpöparin EMF-mittausten suuremmasta herkkyydestä sähköisille häiriöille.

Sovelluksissa, joissa mittausepävarmuus on alle plus tai miinus 0,5 celsiusastetta, valitse Pt100 RTD, jonka toleranssi on luokka A tai 1/3 DIN, kytke se nelijohtimiseen, käytä RTD-tulolle määritettyä erittäin tarkkaa lähetintä ja asenna lähetin paikkaan, jossa ympäristön lämpötila on vakaa ja kohtalainen. Johtavien valmistajien neljän lankaisen Pt100-järjestelmän yhdistetty mittausepävarmuus on plus tai miinus 0,2 - 0,3 celsiusastetta hyvin valvotuissa asennuksissa, jotka sopivat lääke-, elintarvike- ja tarkkuusprosessisovelluksiin, joissa tarvitaan tiukempaa lämpötilan hallintaa.

Tarkkuusvertailu: lämpöpari vs. RTD-lähetinjärjestelmät

Integroidut lämpötilalähettimet: suunnittelu ja edut

An integroitu lämpötilalähetin yhdistää anturielementin ja lähettimen elektroniikan yhdeksi fyysiseksi kokonaisuudeksi, joka on tyypillisesti asennettu suoraan suojakoteloon tai lämpötila-anturikokoonpanon päähän. Tämä integroitu lähestymistapa eroaa perinteisestä split-arkkitehtuurista, jossa erillinen etäanturi liitetään erikseen asennettuun lähettimeen jatkokaapelin kautta, ja se tarjoaa useita käytännöllisiä ja suorituskykyetuja, jotka ovat tehneet integroiduista lähettimistä suositellun kokoonpanon useimpiin uusiin teollisuusprosessien lämpötila-asennuksiin.

Integroitujen lämpötilalähettimien fyysiset konfiguraatiot

Integroituja lämpötilalähettimiä on saatavana kahdessa ensisijaisessa fyysisessä kokoonpanossa:

• Päähän asennettavat lähettimet: Kompakti lähetinmoduuli, joka on asennettu suojakoteloon asennetun lämpötila-anturikokoonpanon liitäntäpään sisään. Lähetinmoduulissa on tyypillisesti DIN B- tai DIN A -muotoinen kotelo, joka sopii vakioliitäntäpäähän, ja anturin johdot liitetään suoraan lähetinliittimiin suljetun pään kotelossa. Päähän kiinnitetyt lähettimet eliminoivat jatkojohdon anturin ja lähettimen välillä ja poistavat EMF-haihdun lähteet, johdinresistanssivirheen ja liittimen aiheuttaman mittauksen heikkenemisen, jotka vaikuttavat pidennettyihin johtojärjestelmiin. Ne tuottavat standardin 4–20 mA:n virtasilmukkasignaalin kahdelle johdolle, jotka poistuvat ohjausjärjestelmän liitäntäpäästä ja vaativat vain standardinmukaisen ohjauskaapelin jaetun arkkitehtuurin järjestelmissä vaaditun erikoisen jatkojohdon tai termoparin jatkojohdon sijaan.
• Kiskoon asennettavat tai DIN-kiskolähettimet: Kompaktit lähetinmoduulit, jotka on suunniteltu asennettaviksi standardi DIN 35 -kiskoon kojekaappien tai jakopaneeleiden sisäpuolelle, tyypillisesti vastaanottavat anturitulot etäkenttäantureilta lyhyillä tai kohtalaisilla kaapelien kulkuilla. Nämä lähettimet hyväksyvät saman alueen anturituloja kuin päähän kiinnitetyt tyypit, mutta ne sijaitsevat kojekaapin valvotussa ympäristössä, mikä vähentää ympäristön lämpötilan vaihtelua ja helpottaa konfigurointia ja vaihtoa. Kiskoon asennettuja lähettimiä käytetään yleisesti ryhmitetyissä sovelluksissa, joissa useita antureita syötetään yhteen kaappiin, ja asennuksissa, joissa prosessiliitäntäpaikka ei salli päähän asennetun lähettimen asentamista lämpötilan, tärinän tai pääsyn rajoitusten vuoksi.

Integroitujen lähettimien suorituskyvyn edut

Integroitu arkkitehtuuri tarjoaa mitattavissa olevia suorituskyvyn parannuksia jaettuun anturilähetinjärjestelmiin verrattuna useilla alueilla, jotka vaikuttavat suoraan mittauksen laatuun ja järjestelmän luotettavuuteen:

• Termoparin jatkojohdon virheiden poistaminen: Termoparin jatkojohto kuljettaa termoparin millivolttisignaalin anturin päästä kaukolähettimeen tai ohjausjärjestelmään. Tämän jatkojohdon katkos, liitin tai maasilmukka aiheuttaa virheitä, joita ei voi erottaa vastaanottavan instrumentin laillisista lämpötilasignaaleista. Päähän kiinnitetyt lähettimet eliminoivat jatkojohdon kokonaan muuntamalla millivoltin signaalin 4–20 mA:n virtasilmukkasignaaliksi anturin päässä, ja virtasilmukkasignaali on täysin immuuni kohinalle ja vuotovirheille, jotka turmelevat millivolttisignaaleja pitkien käyntien aikana.
• Parannettu melunsieto: Integroidun lähettimen 4–20 mA:n virtasilmukkalähtö kestää paljon paremmin lähellä olevien moottoreiden, taajuusmuuttajien ja virtakaapeleiden aiheuttamia sähkömagneettisia häiriöitä (EMI) kuin pitkien jatkojohtojen kautta kulkevat millivolttianturin signaalit. Teollisuusympäristöissä, joissa on merkittävää sähköistä kohinaa, tämä kohinansietokyvyn parannus vähentää usein mitattavissa olevaa mittausvaihtelua, mikä johtaa suoraan vakaampaan prosessin ohjaukseen.
• Pienemmät johdotuskustannukset: Vakiosuojattu kierretty parikaapeli, jota käytetään 4–20 mA:n virtasilmukkaliitäntöihin, maksaa 40–60 prosenttia vähemmän metriä kohti kuin termoparin kompensoimattomiin pitkiin ajoihin tarvittava erikoistunut termoparin jatkojohto. Suurissa asennuksissa, joissa on satoja lämpötilan mittauspisteitä vähintään 50 metrin etäisyydellä valvomosta, tämä kaapelointikustannusero edustaa merkittävää pääomakustannussäästöä, joka kompensoi osittain tai kokonaan päähän asennettavien lähettimien korkeammat yksikkökustannukset verrattuna yksinkertaisiin liitinpäihin.

Oikean lämpötilalähettimen valinta prosessin ohjaukseen

Oikean lämpötilalähettimen valitseminen prosessinohjaussovellukseen edellyttää lähettimen teknisten tietojen sovittamista sovelluksen mittausvaatimuksiin useissa ulottuvuuksissa samanaikaisesti. Seuraavassa viitekehyksessä käsitellään tärkeimpiä valintakriteerejä käytännön päätösjaksossa.

Anturin tyyppi ja mittausalue

Ensimmäinen valintapäätös on anturin tyyppi, joka määrittää järjestelmän perustavanlaatuisen tarkkuuspotentiaalin, mittausalueen ja ympäristön yhteensopivuuden. Käytä RTD (Pt100 tai Pt1000) antureita ja yhteensopivia lähettimiä sovelluksissa, joissa mittaustarkkuus on parempi kuin plus tai miinus 1 Celsius-aste, alle 600 celsiusasteen lämpötiloissa ja joissa vaaditaan pitkäaikaista vakautta vuosien jatkuvan käytön aikana. Käytä lämpöpariantureita ja yhteensopivia lähettimiä yli 600 celsiusasteen lämpötiloihin, sovelluksiin, joissa tarvitaan nopeaa reagointia nopeisiin lämpötilan muutoksiin tai joissa RTD-anturien kustannukset ovat kohtuuttomat useissa mittauspisteissä.

Yleisimmät tulolähettimet, jotka hyväksyvät sekä lämpöpari- että RTD-tulot, ovat saatavilla useimmilta suurilta valmistajilta, ja ne ovat erityisen arvokkaita tiloissa, joissa on monipuolinen anturivalikoima tai jälkiasennettavissa sovelluksissa, joissa olemassa olevaa anturityyppiä ei ehkä tiedetä lähettimen hankintahetkellä. Universaalit tulolähettimet uhraavat tyypillisesti pienen lisäyksen tarkkuuteen verrattuna anturikohtaisiin lähettimiin, koska tulopiirien suunnittelussa on tehty kompromisseja, jotka käsittelevät sekä millivolttitason lämpöparisignaalia että RTD-tulojen vaatimaa resistanssimittausta, mutta nykyaikaiset mallit ovat vähentäneet tämän tarkkuusrangaistuksen useimmissa tapauksissa alle 0,05 celsiusasteeseen.

Tulostusprotokolla- ja viestintävaatimukset

Lähettimen lähtöprotokollan on oltava yhteensopiva vastaanottavan ohjausjärjestelmän infrastruktuurin kanssa:

• Vain 4-20 mA analoginen: Soveltuu vanhemmille DCS- ja PLC-järjestelmille, joissa ei ole digitaalista kenttäviestintää, tai yksinkertaisiin sovelluksiin, joissa ohjausjärjestelmässä vaaditaan vain nykyinen prosessilämpötila-arvo eikä diagnostiikkatietoja tarvitse lähettää. Vain analoginen lähetin on yksinkertaisin ja edullisin vaihtoehto, joka vaatii vain tavallisen analogisen tulokortin vastaanottavassa ohjausjärjestelmässä.
• 4-20 mA HARTin kanssa: HART-protokolla (Highway Addressable Remote Transducer) asettaa digitaalisen signaalin 4–20 mA:n virtasilmukalle, mikä mahdollistaa konfigurointi-, diagnostiikka- ja toissijaisten prosessimuuttujien tietojen välittämisen HART-yhteensopivaan omaisuudenhallintajärjestelmään, kun taas ensisijainen 4–20 mA:n signaali jatkaa toimintaansa olemassa olevan analogisen tuloinfrastruktuurin kanssa. HART-yhteensopivat lähettimet ovat hallitseva valinta uusiin teollisuuslämpötilalähetinasennuksiin maailmanlaajuisesti, koska ne tarjoavat digitaalisen diagnostiikkatoiminnon ilman, että nykyistä analogista johdotusinfrastruktuuria on vaihdettava.
• Foundation Fieldbus tai PROFIBUS PA: Puhtaat digitaaliset kenttäväylät, jotka korvaavat 4–20 mA:n virtasilmukan täysin digitaalisella tiedonsiirtoprotokollalla, joka kuljettaa useita prosessimuuttujia, diagnostiikkaa ja konfigurointiparametreja yhdellä johtoparilla, joka voi yhdistää useita laitteita väylätopologiaan. Soveltuu uusiin asennuksiin, joissa ohjausjärjestelmä tukee näitä protokollia ja monimuuttujamittauksen ja kattavan diagnosoinnin edut yhdestä johdinparista oikeuttavat korkeammat asennuskustannukset verrattuna analogisiin tai HART-järjestelmiin.
• Langaton (WirelessHART tai ISA100): Langattomat lämpötilalähettimet, jotka välittävät mittaukset langattomaan yhdyskäytävään ilman signaalikaapelia, saavat virtansa paristoista tai energian keräämisestä prosessiympäristöstä. Langattomat lähettimet ovat erityisen arvokkaita jälkiasennettavissa sovelluksissa, joissa uusien signaalikaapeleiden kuljettaminen vaikeapääsyisiin tai vaarallisiin paikkoihin olisi kohtuuttoman kallista, ja sovelluksissa, jotka valvovat liikkuvaa tai pyörivää omaisuutta, joissa langalliset yhteydet ovat epäkäytännöllisiä.

Ympäristö- ja prosessiolosuhteet

Fyysinen ympäristö, johon lähetin asennetaan, asettaa vaatimuksia lähettimen kotelolle, suojausluokitukselle ja vaarallisten alueiden sertifioinnille:

• Sisääntulosuojaus: Lähettimen kotelon on oltava vähintään IP65-luokituksen mukainen (pölytiivis ja vesisuihkulta suojattu) ulkoasennuksia ja pesuympäristöjä varten; IP67 (upotus 1 metriin) sovelluksiin, joissa on vesitulvavaara; ja IP68 (jatkuva upotus) upotettuihin paikkoihin asennetuille lähettimille. Liitäntäpään ja mahdollisten kaapeliläpivientien IP-luokitus on tarkistettava, koska lähettimen elektroniikka voi olla korkeampi IP-luokitus kuin asennuksessa todellisuudessa käytetyt sisäänvientiliittimet.
• Vaarallisten alueiden sertifiointi: Lähettimillä, jotka on asennettu alueille, jotka on luokiteltu räjähdysvaarallisiksi kansallisten tai kansainvälisten vaarallisten alueiden luokitusstandardien mukaan, on oltava asianmukainen sertifikaatti tietyn alueen luokittelua varten. Lämpötilalähettimien yleisimmät vaarallisten alueiden suojausmenetelmät ovat luonnostaan ​​vaarallinen turvallisuus (Ex ia tai Ex ib) vyöhykkeillä 0, 1 ja 2 (kaasuvaara) sekä tulenkestävät ja räjähdyssuojatut kotelot (Ex d) sovelluksiin, joissa tarvitaan suurempitehoisia lähettimiä. Varmista, että lähettimen erityinen hyväksyntä kattaa asennuspaikkaan sovellettavan kaasuryhmän ja lämpötilaluokan.
• Tärinä- ja iskunkesto: Asennuksissa, jotka ovat alttiina prosessikoneiston tärinälle, valitse lähettimet, jotka on testattu ja mitoitettu odotetun tärinätaajuuden ja amplitudin mukaan. Kompressorin, pumpun ja turbiinin valvontasovelluksiin käytettävien lähettimien tulee olla IEC 60068 2 6 -värähtelytestausstandardien mukaisia ​​ja tärinätasot ovat vähintään 2 g taajuusalueella 10–2 000 Hz, jotta vältytään tärinän aiheuttamasta komponenttien väsymisestä johtuvalta ennenaikaiselta vialta.

Avainvalintaparametrien yhteenveto

Lämpötilalähettimen vianmääritys?

Lämpötilalähetin Vianetsintä seuraa loogista diagnostiikkasarjaa, joka järjestelmällisesti eristää vian anturin, johdotuksen tai lähettimen elektroniikasta ennen kuin tekee johtopäätöksiä siitä, mikä komponentti vaatii huomiota. Lähetinongelmien lähestyminen ilman tätä systemaattista rakennetta johtaa tarpeettomiin komponenttien vaihtoihin ja prosessien pitkittymiseen. Seuraava sarja kattaa yleisimmät vikaluokat teollisuuslämpötilalähetinasennuksissa.

Vakio maksimi- tai minimilähtö (kyllästetty signaali)

Lähettimen lähtö, joka on lukittu 20,5 mA:iin (tai lähettimen korkeamman skaalan vikavirtaan) tai 3,6 mA:iin (pienennetyn skaalauksen vikavirta), osoittaa, että lähetin on havainnut alueen ulkopuolella olevan tilan tai anturivian ja ohjannut ulostulonsa esiasetettuun vikasietoarvoon. Tee diagnoosi seuraavasti:

1. Tarkista aktiiviset vikakoodit: Liitä HART-kommunikaattori tai valmistajan konfigurointiohjelmisto lähettimeen ja lue kaikki aktiiviset vikadiagnostiikat. Lähettimen itsediagnostiikkajärjestelmä tunnistaa tyypillisesti, onko vika avoin anturin sisääntulo, oikosulku anturin sisääntulossa, anturin tulo alueen ulkopuolella vai lähettimen sisäinen laitteistovika. Tämä diagnostiikkatieto ohjaa välittömästi tutkimuksen oikeaan komponenttiin ilman, että mittaussilmukan jokaisen elementin fyysistä tarkastusta vaaditaan.
2. Mittaa anturin jatkuvuus lähettimen liittimistä: Irrota anturin johdot lähettimen tuloliittimistä ja mittaa anturin resistanssi (RTD:lle) tai jatkuvuus (termoparille) liittimen ruuveista kalibroidulla yleismittarilla. Pt100 RTD:n ympäristön lämpötilassa tulisi mitata noin 109 - 110 ohmia jokaista 25 celsiusastetta kohti anturin 0 asteen viitearvon yläpuolella; avoimen piirin lukema osoittaa, että RTD-elementti on katkennut tai anturin johto on katkennut. Ympäristön lämpötilassa olevan lämpöparin tulisi tuottaa erittäin alhainen vastuslukema (tyypillisesti 1-10 ohmia termoparin materiaalista ja pituudesta riippuen); avoin piiri osoittaa katkenneen lämpöparin liitoksen tai johdon.
3. Liitä anturi uudelleen ja tarkista lukema referenssiin: Jos anturi mittaa oikein lähettimen liittimissä, mutta lähettimen lähtö on edelleen kyllästynyt, varmista, että lähettimen konfiguroitu mittausalue vastaa todellista prosessilämpötilaa. Oikein toimiva lähetin, joka vastaanottaa anturin signaalin konfiguroidun alueensa ulkopuolella olevasta lämpötilasta, kyllästää ulostulonsa; mittausalueen pienentäminen tai mittausalueen uudelleenmäärittely siten, että se sisältää todellisen prosessilämpötilan, pitäisi palauttaa normaali toiminta.

Meluisa tai epävakaa lähtö

Tuotos, joka vaihtelee nopeasti yli sen, mitä prosessin lämpötila itse voisi aiheuttaa, tarkoittaa sähköistä kohinaa anturin tai lähettimen johdotuksessa, löysää liitosta tai kosteuden tunkeutumisongelmaa lähettimen kotelossa tai anturin liitäntäpäässä. Tutki seuraavat asiat järjestyksessä:

• Tarkista suojan maadoitus: Varmista, että anturin kaapelin suojus on maadoitettu vain toisesta päästään (yleensä valvomossa tai järjestelykaapin päässä) ja suojuksen kenttäpää on päättämätön. Suojan maadoitus molemmista päistä muodostaa maasilmukan, joka voi ruiskuttaa kohinaa mittauspiiriin samoilla taajuuksilla kuin häiriölähde. Kaksoismaadoitettujen suojavaippojen korjaaminen ratkaisee usein lähettimen meluongelmat ilman muita toimenpiteitä.
• Tarkista liitännät kosteuden ja korroosion varalta: Avaa lähettimen liitäntäpää ja tarkasta kaikki liitinruuvit ja liitännät kosteuden, korroosiotuotteiden tai löystyneiden liitinruuvien varalta. Kosteus termoparin jatkojohdon liittimien ja maadoitettujen metalliosien välillä aiheuttaa vuotovirtoja, jotka näkyvät kohinana mittauksessa. Kuivaa liitäntäpää kuivalla paineilmalla, käsittele syöpyneet liittimet kosketinpuhdistusaineella ja kiristä kaikki liitinruuvit määrättyyn momenttiin ennen kuin asennat pään uudelleen uudella kaapeliläpiviennillä.
• Erottele anturikaapelit virtakaapeleista: Varmista, että anturin kaapeli on reititetty erillään virtakaapeleista, taajuusmuuttajakaapeleista ja muista kohinan lähteistä koko sen ajan anturista lähettimeen tai valvomoon. Anturin ja virtakaapeleiden rinnakkaisreititys luo induktiivisen ja kapasitiivisen kytkennän, joka ruiskuttaa kohinaa mittaussignaaliin; vähintään 300 mm:n etäisyys tehokaapeleista tai anturikaapelien sijoittaminen erilliseen metalliputkeen eliminoi tämän kytkentäreitin.

Lukemisen siirtymä: johdonmukainen mittausvirhe

Lämpötilalähetin, joka tuottaa jatkuvasti todellisen prosessilämpötilan ylä- tai alapuolella lukeman kiinteällä poikkeamalla koko mittausalueella, joka vahvistetaan vertailussa samassa prosessissa olevaan kalibroituun vertailulämpömittariin, osoittaa joko lähettimen kalibrointipoikkeaman, väärän lähettimen konfiguraation tai systemaattisen virhelähteen, kuten johdinresistanssin kompensoimattomassa kaksijohtimisessa RTD-liitännässä. Tarkista lähettimen konfigurointiparametrit (anturin tyyppi, liitäntätyyppi, jänneväli ja nolla) alkuperäisen käyttöönottodokumentaation perusteella ennen kalibrointitarkistuksen suorittamista, koska huollon aikana ilmenevät konfigurointivirheet ovat yleinen ja helposti korjattavissa oleva syy systemaattisiin lukemien poikkeamiin. Jos konfiguraatio vahvistetaan oikeaksi, suorita kahden pisteen kalibrointitarkistus käyttämällä tarkkuuslämpötilalähdettä ja sertifioitua referenssilähetintä tai -kalibraattoria poikkeaman suuruuden ja lämpötilariippuvuuden karakterisoimiseksi ja suorita kalibrointikorjaus tai vaihda lähetin, jos poikkeama ylittää sovelluksen tarkkuusvaatimuksen.

Lämpötilalähettimien ylläpito teollisuussovelluksiin

Kurinalainen lämpötilan lähetin huolto-ohjelma ylläpitää mittaustarkkuutta, estää odottamattomia mittausvirheitä, jotka häiritsevät prosessin hallintaa, ja maksimoi laiteinvestoinnin hyödyllisen käyttöiän. Teollisuuden lämpötilalähettimien huolto-ohjelma kattaa säännöllisen kalibroinnin, fyysisen tarkastuksen, diagnostisten tietojen tarkistuksen ennakoivaa huoltoa varten ja suunnitellun anturikomponenttien vaihdon, joiden käytössä vanheneminen on nopeutunut.

Kalibroinnin vahvistusaikataulu

Lämpötilalähettimien kalibroinnin tarkistusväli tulee määrittää sovelluksen tarkkuusvaatimuksen, lähettimen määritellyn pitkän aikavälin stabiiliuden ja havaitsemattoman mittausvirheen seurausten perusteella prosessin ohjauksen laatuun ja turvallisuuteen. Teollisuuden lämpötilalähettimien tyypilliset kalibroinnin tarkistusvälit vaihtelevat 6 kuukaudesta turvallisuuskriittisissä mittauksissa, joissa yli plus- tai miinus 0,5 Celsius-astetta poikkeama on havaittava välittömästi, 2-5 vuoteen ei-kriittisissä valvontamittauksissa, joissa lähettimen pitkän aikavälin stabiilisuusspesifikaatio (yleensä plus tai miinus 0,1 - 0,25 prosenttia valmistajan etäisyydestä) on pidempi.

Kalibrointi tulee suorittaa käyttämällä kalibroitua lämpötilalähdettä (kuivalohkokalibraattori tai lämpötilakylpy), joka on jäljitettävissä kansallisiin mittausstandardeihin, ja vertailustandardina toimii kalibroitu vertailulämpömittari, jonka tarkkuus on suurempi kuin tarkastettava lähetin. Tallenna löydetyt ja vasemmat lukemat vähintään kahdessa lämpötilapisteessä määritetyn alueen sisällä (yleensä 25 prosentissa ja 75 prosentissa alueesta), jotta voit karakterisoida sekä nollapisteen poikkeaman että alueen virheen. Dokumentoi kaikki kalibrointitulokset instrumentin kalibrointitietueeseen ja suuntaa tulokset peräkkäisten kalibrointien perusteella tunnistaaksesi asteittaisen poikkeaman, joka voi viitata anturin kunnon heikkenemiseen, ennen kuin siitä tulee mittausongelma.

Fyysinen tarkastus ja ennaltaehkäisevä huolto

Lämpötilalähettimien fyysiseen tarkastusohjelmaan tulee sisältyä seuraavat tarkastukset jokaisella määräaikaishuoltokäynnillä:

• Kotelon eheys: Tarkasta lähettimen kotelo fyysisten vaurioiden, korroosion tai suojapinnoitteiden kulumisen varalta. Varmista, että kaikki kaapeliläpiviennit on sinetöity alkuperäisillä mitoitettuilla kaapeliholkkeilla ja että lähettimen kannen tiivisteet ovat ehjät ja koskettavat täydellisesti. Vaihda kuluneet tiivisteet kotelon suojausluokituksen säilyttämiseksi.
• Pääteliitännät: Tarkasta kaikki liitännät tiiviyden, korroosion ja kosteuden varalta liitäntäpäässä. Kiristä liitinruuvit määrättyyn vääntömomenttiin; korroosio pääteliitännöissä on progressiivinen vika, joka aiheuttaa ajan mittaan kasvavan mittausvirheen ja mahdollisen avoimen piirin vian, jos sitä ei korjata.
• Thermowell kunto (jos asennettu): Tarkasta suojakotelo ulkoisen korroosion, virtauksen aiheuttaman tärinän mekaanisten vaurioiden (näkyy kulumisena tai halkeiluna prosessiliitännässä) ja sisäisen puhtauden varalta. Suojasuojus, jonka seinämä on ohentunut merkittävästi korroosion vuoksi, aiheuttaa prosessinesteen vapautumisen riskin jäljellä olevan seinän rikkoutuessa, mikä on vaihdettava ennen kuin suojakotelon mittaussuojaustoiminto vaarantuu.
• Anturielementin kunto: Paljastuneiden RTD- ja termoparielementtien osalta tarkista suojavaippa mekaanisten vaurioiden, korroosiopisteiden ja anturin ontelon prosessinesteen kontaminaatioiden varalta. Vertaa virta-anturin resistanssia (RTD) tai eristysresistanssia (termoelementin vaippa) käyttöönoton yhteydessä tallennettuihin perusarvoihin; heikentynyt eristysvastus termoelementin vaipassa (alle 1 megaohmi käyttölämpötilassa) osoittaa kosteuden sisäänpääsyn tai vaipan heikkenemisen, joka aiheuttaa mittausvirheitä ja vaatii anturin vaihtamista.

Diagnostisten tietojen käyttäminen ennakoivaa huoltoa varten

HART-yhteensopivat ja digitaaliset kenttäväylän lämpötilalähettimet tuottavat jatkuvasti diagnostiikkatietoja, joita voidaan käyttää kehittyvien ongelmien tunnistamiseen ennen kuin ne aiheuttavat mittausvirheitä. Nykyaikaiset integroidut lämpötilalähettimet valvovat ja raportoivat parametreja, mukaan lukien kylmäliitoksen lämpötila, anturin vastus (RTD-tuloille), silmukan syöttöjännite, lähettimen sisäinen elektroninen lämpötila ja kokonaiskäyttötunnit edellisen nollauksen jälkeen. Näiden diagnostisten parametrien tarkistaminen omaisuudenhallintajärjestelmän kautta normaalin toiminnan aikana sen sijaan, että odotat, että lähetin ilmoittaa hälytyksestä, mahdollistaa ennakoivat huoltomenetelmät, jotka ajoittavat anturin vaihdon todellisten tilanilmaisimien perusteella kiinteiden kalenterivälien sijaan.

RTD-anturin resistanssin asteittainen nousu prosessilämpötilan odotetun arvon yläpuolelle, joka havaitaan diagnostisissa tiedoissa peräkkäisissä lukemissa, on varhainen osoitus anturielementin kontaminaatiosta tai mekaanisesta vauriosta, joka lopulta aiheuttaa merkittävän mittausvirheen tai avoimen piirin vian. Anturin vaihdon ajoittaminen seuraavaan suunniteltuun huoltoikkunaan, kun tämä suuntaus havaitaan ensimmäisen kerran, sen sijaan, että odotettaisiin täydellistä mittausvikaa, vältetään prosessihäiriöt, jotka liittyvät suunnittelemattomaan anturin vaihtoon tuotannon aikana. Tämä ennakoiva lähestymistapa lämpötilalähettimien huoltoon on yksi kustannustehokkaimmista sovelluksista nykyaikaisiin teollisuuslämpötilalähettimiin rakennetussa digitaalisessa diagnostiikkatoiminnossa.
